50DVF-Q浮選泡沫泵
材質:
高鉻合金耐磨材質。
型號意義:
50：出口直徑； DVF：產品系列； Q：托架形式。
流量:
6-43m3/h
揚程:
6-30m
功率:
3-15kW
應用范圍:
主要用于冶金、礦山、煤炭、化工等多個行業，用于輸送含有泡沫的高腐蝕性和高耐腐蝕性渣漿。
產品描述
售后承諾
訂貨流程
該產品為在工作時能有效地消除漿體中的泡沫，在來料不足的情況下仍能正常工作，特別適用于各種浮選工藝流程中，是輸送泡沫類漿體的理想產品。
產品性能參數
流量：Q=6-43m³/h
揚程：H=6-30m
轉速：n=800-1800r/min
最高效率：η=45%
出口直徑：d1=50mm
進口直徑：D1=100mm
葉輪直徑：D=229mm
葉輪片數：N=5
許過粒徑：d=35mm
電機功率：P=3-15kW

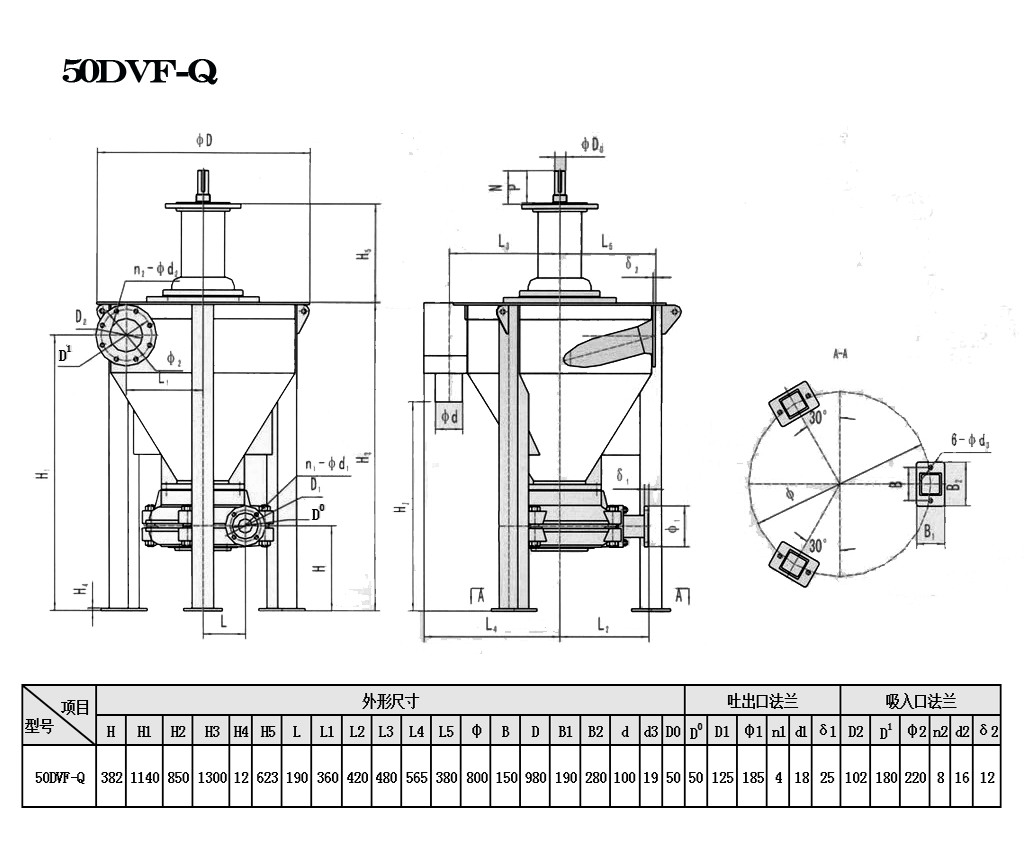

產品外形及安裝尺寸圖
 |
產品零部件名稱及材質
| 零件名稱 | 代號 | 材質 | 單重(kg) |
| 迷宮套 | QV062 | HT200 | 3 |
| 軸承推頂環 | QV077 | 4Cr13 | 2.93 |
| 軸承擋套 | QV008 | 45 | 11.62 |
| 軸承體 QT | QV004-1 | QT500-7 | 86 |
| 端蓋 | QV024 | HT200 | 6.5 |
| 下端蓋 | QV024L-1 | HT200 | 9.6 |
| 葉輪 A05 | BAF2127 | KmTBCr26 | 40.5 |
| 螺旋前護板 | BAF2041 | KmTBCr26 | 43 |
| 軸 | QVAF073 | 45 | 275.12 |
| 料箱 | QVAF133-3 | A3.A3F | |
| 安裝板 | QAVF019 | A3.A3F | 260.64 |
| 擋板 | DAF4190 | A3.A3F | 9.33 |
| 泵體 | C2032 | HT200 | 29.50 |
| 泵蓋(100DAM-E專用) | C2013 | HT200 | 31.00 |
| 護套 A05 | C2110NA | KmTBCr26 | 36.00 |
| 泵蓋螺柱 | C015M | 45 | 1.47 |
您可電話咨詢 0311-88707799，了解更多詳細產品數據。
