100DVF-R浮選泡沫泵
材質:
高鉻合金耐磨材質。
型號意義:
100：出口直徑； DVF：產品系列； R：托架形式。
流量:
33-187m3/h
揚程:
5-28m
功率:
5.5-37kW
應用范圍:
主要用于冶金、礦山、煤炭、化工等多個行業，用于輸送含有泡沫的高腐蝕性和高耐腐蝕性渣漿。
產品描述
售后承諾
訂貨流程
該產品為在工作時能有效地消除漿體中的泡沫，在來料不足的情況下仍能正常工作，特別適用于各種浮選工藝流程中，是輸送泡沫類漿體的理想產品。
產品性能參數
流量：Q=33-187m³/h
揚程：H=5-28m
轉速：n=500-1050r/min
最高效率：η=55%
出口直徑：d1=100mm
進口直徑：D1=150mm
葉輪直徑：D=397mm
葉輪片數：N=5
許過粒徑：d=55mm
電機功率：P=5.5-37kW

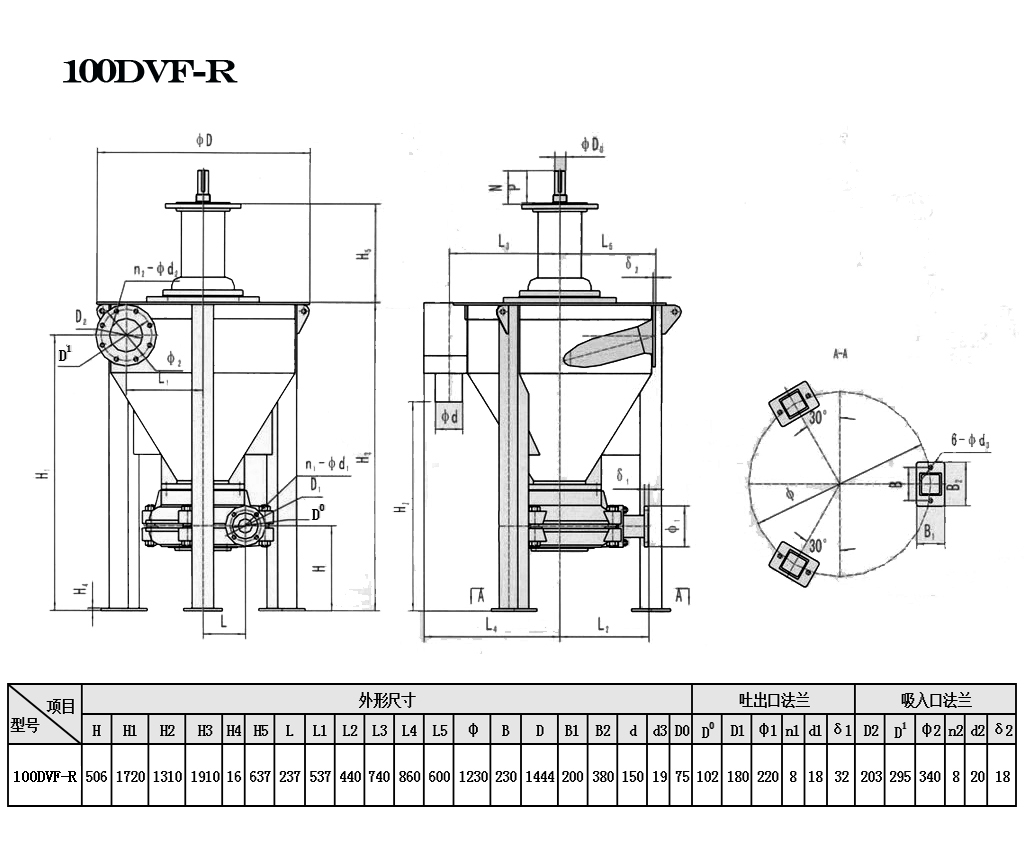

產品外形及安裝尺寸圖
 |
產品零部件名稱及材質
| 零件名稱 | 代號 | 材質 | 單重(kg) |
| 迷宮套 | RV062 | HT200 | 5 |
| 軸承推頂環 | RV077 | CS1 | 2.6 |
| 軸承擋套 | RV008 | 45 | 26.3 |
| 軸承體 QT | RV004-1 | QT500-7 | 192 |
| 端蓋 | RV024 | HT200 | 10 |
| 下端蓋 | RV024L-1 | HT200 | 11 |
| O型圈 | RV217 | 丁晴膠 | |
| 端蓋密封墊 | RV025 | 氯丁膠 | |
| 甩油環 | RV184-1 | 氯丁膠 | |
| 油封 | RV089 | 丁晴膠 | |
| 軸 | RVAF073 | 45 | 275.12 |
| 料箱 | RVAF133-3 | A3.A3F | 1119.5 |
| 安裝板 | RAVF019 | A3.A3F | 260.64 |
| 擋板 | DAF4190 | A3.A3F | |
| 葉輪 A05 | DAF4127 | KmTBCr26 | |
| 螺旋前護板 | DAF4041 | KmTBCr26 | |
| O型圈 | E064 | 丁晴膠 | |
| 護套 A05 | E4110 | KmTBCr26 | 120.00 |
| 前護板 A05 | E4083 | KmTBCr26 | 48.40 |
| 泵蓋螺柱 | E4015M | 45 | 3.19 |
| 泵體 | E4032 | HT200 | 141.00 |
| 泵蓋(100DAM-E專用) | E4013 | HT200 | 118.00 |
| 吸入口密封墊 | E4060 | 天然膠 | |
| 吐出口密封墊 | E4132XLP | 天然膠 | |
| 護套密封墊 | E4124 | 天然膠 | |
| 迷宮環 | R108 | HT200 | |
| 定位楔240×38 | SBB050-82 | A3.A3F | 0.67 |
您可電話咨詢 0311-88707799，了解更多詳細產品數據。
